下面推薦一款英集芯65W氮化鎵充電器解決方案：INN3378C+INN3365C.



配套推薦電子元器件產品：

￥0.1435

STE1206M1W0R005FS

合金電阻 ,1206 ,0.005R(5mR) ,±1% ,1W ,MnCu ,±50PPM



￥0.1573

2010-T3A15V2T11192AM9G

微型保險絲 ,8.5*8.5*4 ,3.15A ,250VAC ,慢斷型 ,方型

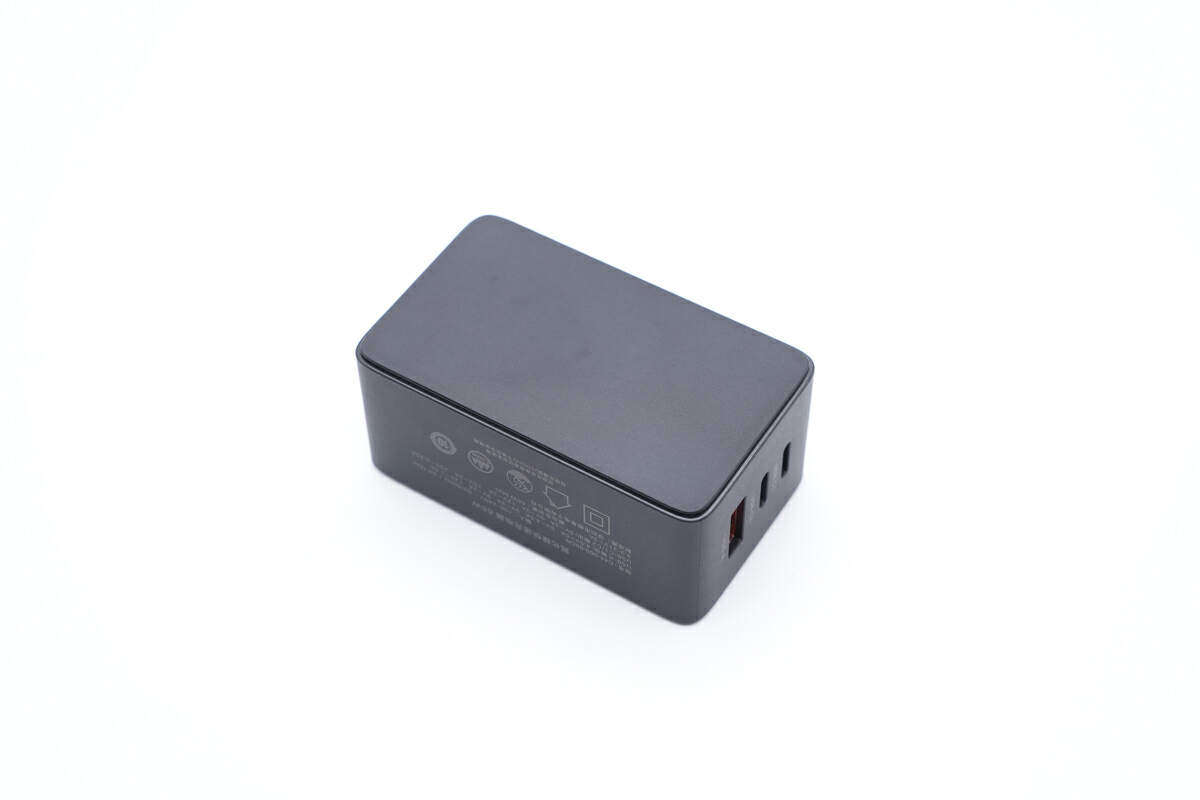

如下款英集芯INN3378C+INN3365C 65W氮化鎵充電器為2C1A產品，兩個TYPE-C接口，一個USB接口，總輸出功率為65W，單口支持65W快充，下面對這款產品進行分解說明。

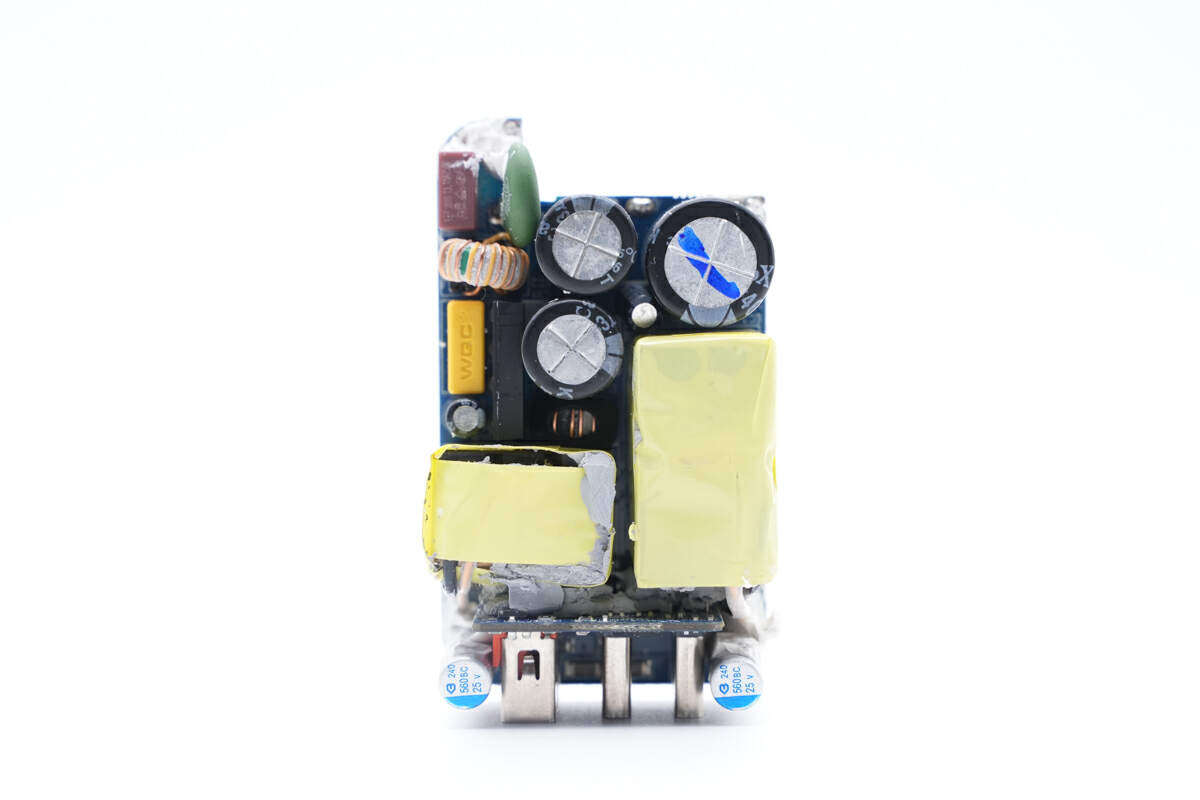

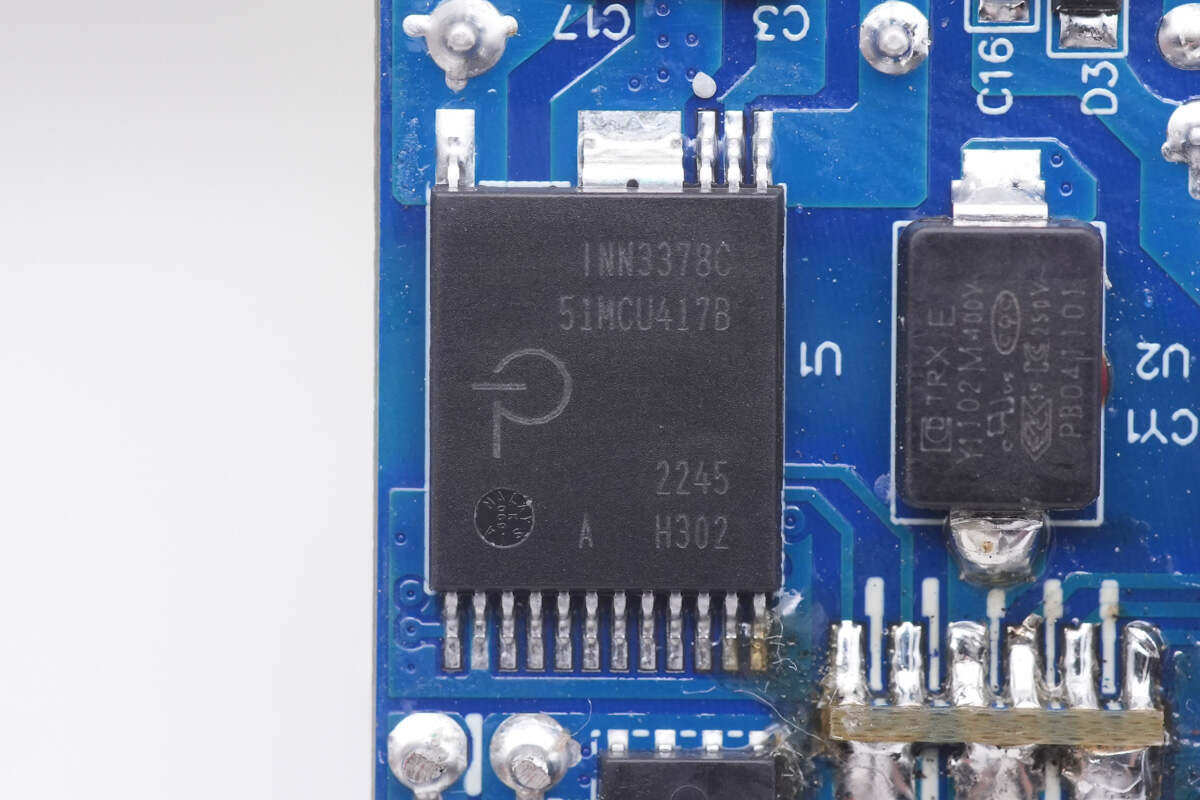

65W氮化鎵充電器方案解析，英集芯主控芯片為INN3378C，采用了PowiGaN技術，芯片內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出55W功率，降額使用。INN3378C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

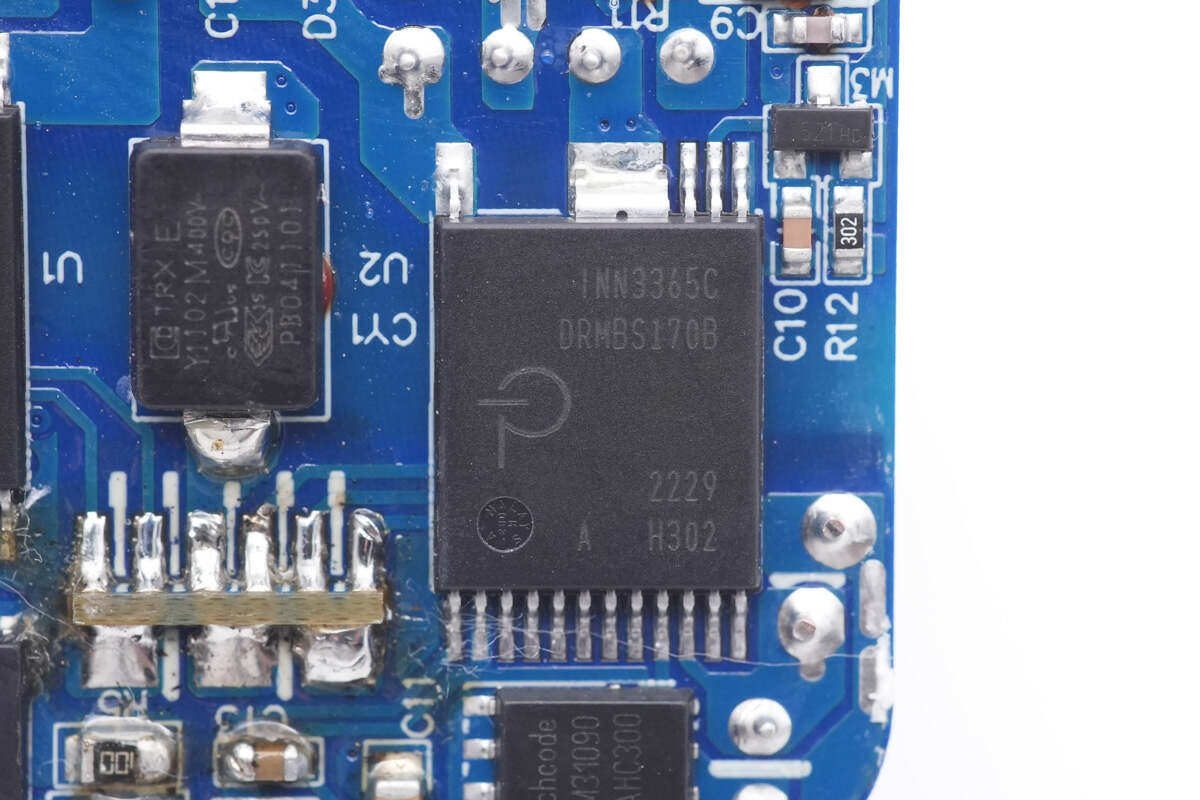

另主控芯片型號為INN3365C，同樣為InnoSwitch3-Pro系列，支持適配器中22W寬電壓應用，兩顆主控芯片配合一大一小變壓器組成兩路獨立的開關電源。

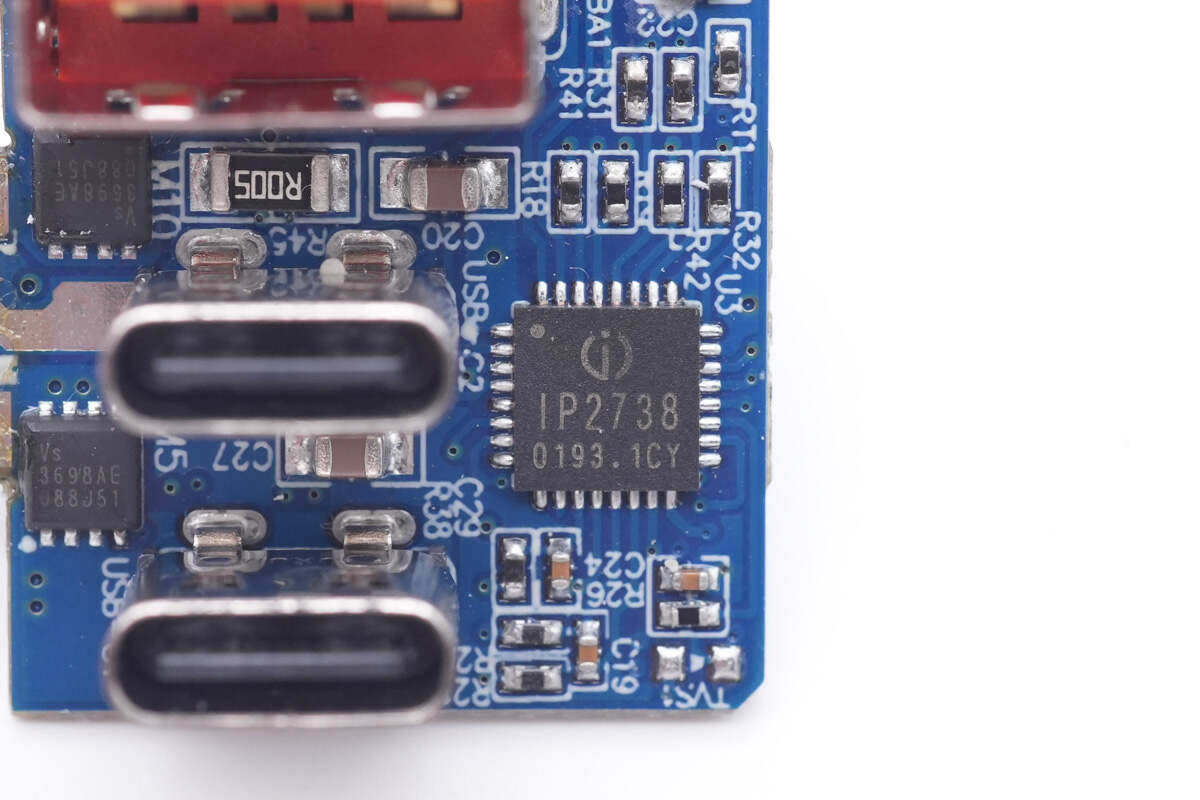

配套協議芯片采用英集芯IP2738，這是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。
